Karatteristiċi tal-Prodott:

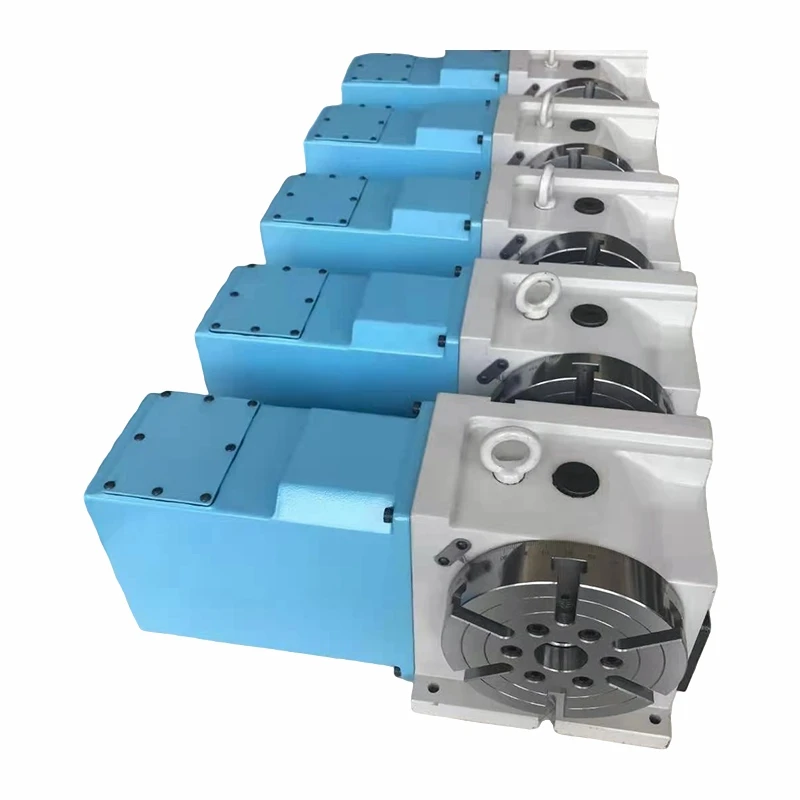

Il-Mejda Rotatorja tar-4 Assi ta' Preċiżjoni Għolja kollha jadottaw berings radjali-assjali. L-irkaptu tad-dudu huwa disponibbli f'materjali ta 'ram u azzar illigat. Fost dawn, gerijiet tad-dudu tal-azzar liga joffru reżistenza superjuri għall-ilbies u torque ogħla meta mqabbla ma 'dawk tar-ram, li jagħmluhom aktar reżistenti għat-tagħbija-xedd indott meta jiġi applikat għall-assi tal-inklinazzjoni ta' magni b'4 assi.

1.Preċiżjoni Għolja: Mgħammar b'settijiet tal-irkaptu tad-dudu taċ-ċomb doppju -manifatturat Ġappuniż. Il-materjal tal-irkaptu tad-dudu jagħti reżistenza mtejba għall-ilbies u ħajja itwal ta 'servizz.
2.Riġidità Għolja: Jadotta berings radjali-assjali, li jistgħu faċilment jimmaniġġjaw operazzjonijiet ta 'qtugħ ta' dazju tqila-.
3.Versatilità: Jikkaratterizza disinn ta' -apertura kbira fil-mudelli kollha, li jippermetti applikazzjonijiet ta' tagħmir aktar flessibbli.
4.Prestazzjoni li ma jgħaddix ilma minnha: Disinn sħiħ tal-folja tal-metall li ma jgħaddix ilma minnu bi klassifikazzjoni li ma jgħaddix ilma minn IP65 jew ogħla.
5.Disinn Estetiku: Il-finitura ta 'barra tal-grad ta' Żebgħa - hija applikata għall-mudelli kollha, li tinkorpora l-estetika l-ġdida tas-sengħa mekkanika.

Dimensjoni:

Mudell	A	B	C	D	E	F	G	H	I	J	K	L	M	Φ	P	D
SKQ-12160	132	233	200	183	13	18	125	16.5	18	8	10	147	92.5	Φ160	210	Φ32
SKQ-12200	132	233	200	183	13	18	135	20	18.5	8.5	12	147	93	Φ200	230	Φ42

Wiring tal-kejbil:

Il-Mejda Rotatorja tar-4 Assi ta' Preċiżjoni Għolja għandha kejbil 2pins u 2 wajers (abjad) hawn:
Kejbil ta '2 pinnijiet huwa għal swiċċ tad-dar (tip NC), għandu 2 wajers:
kannella u blu

(jekk il-kontrollur cnc tiegħek jeħtieġ 0v bħala sinjal ta 'input tad-dar, imbagħad jekk jogħġbok qabbad blu ma' 0v u kannella mas-sinjal tad-dħul tad-dar)

(jekk il-kontrollur cnc tiegħek jeħtieġ 24v bħala sinjal ta 'input tad-dar, imbagħad jekk jogħġbok qabbad kannella għal 24v u blu għal sinjal ta' input tad-dar)

Iż-żewġ wajers bojod huma għal valvoli tas-solenojd tal-BRAKE DC24V + , - QAWWA. Il-brejk huwa tip miftuħ normali, meta tagħfas l-arja
solenojd attiv, il-brejk qed jaħdem.

Flanġ tal-Mutur:

Il-ħanek tal-immuntar default ta 'Preċiżjoni Għolja 4th Axis Rotary Table huwa 80 * 80mm, PCD huwa Φ90

Jekk il-mutur servo huwa minn kumpanija oħra, u d-dimensjoni hija differenti, jekk jogħġbok ikkuntattjana.

Proporzjon tal-gerijiet:

SKQ-12160 Il-proporzjon tal-ger huwa 1:60

SKQ-12200 Il-proporzjon tal-ger huwa 1:72

L-issettjar tal-parametri tal-kontrollur TAC2004M:

Aħna diġà kkonfiguraw il-proporzjon tal-ger elettroniku għal servo sewwieq, jekk jogħġbok issettja biss il-parametru tal-Istatus tal-kontrollur CNC Nru.33 Bi3=1
